技术领域

本发明涉及轮胎制造领域，特别涉及一种对TB轮胎侧面去毛刺装置。

背景技术

随着汽车产量的增长，对于轮胎的需求也是越来越大。但是目前基于轮胎生产工艺的限制，会在轮胎的胎面与胎侧产生胎毛，胎毛不但会影响美观、增大轮胎与地面的摩擦力，而且在汽车高速运行时会产生噪音，所以要去除。采用传统的手工轮胎修边机时，手工操作多，劳动强度大，生产效率低，产品质量不稳定、不均匀，还会影响操作工人的身体健康。全自动轮胎修边机较传统的修边机有其突出的优越性，但也存在着一些问题。目前市场上已经有全自动轮胎修边机的产品，由于修边刀具可以在胎面上进行直线的运动，所以其对于轮胎胎面毛刺都可以很好的去除，但TB轮胎不仅尺寸大，而且其侧面胎毛的去除比较困难，所以全自动修边机对胎侧的修边质量不能保证，主要有以下几点原因：①内圈胎毛不能全部去除。对于轮胎侧面内圈的胎毛，由于其距离轮胎的中心很近，处在胎侧的内径处，修边过程中刀具是朝着轮胎外径移动的，如果侧面刀片下刀的初始位置不准确会导致刀片接触不到内径的胎毛，从而对其不能去除。②毛刺去除长度不均匀。分析其产生的原因：1)轮胎侧面曲线是不规则的；2)轮胎侧面印有各种规格信息，凹凸不平；3)修边刀具很难与胎面贴合紧密；4)刀具对胎面的压力很难均匀控制。基于以上轮胎侧面形状存在的客观情况，很难保证刀片对毛刺去除的均匀性，造成修边质量不达标。

在中国专利201020566465.0中公开了一种车辆轮胎修边机，用于修整轮胎毛边，车辆轮胎修边机包含机架主机、两下修整单元、第一上修整单元、第二上修整单元以及动力驱动装置，此专利中修边刀片是由配重块与链条连接来为改变刀片与轮胎侧面的贴合角度。与上述专利不同，本发明的是专门对于轮胎侧面进行修边，且修边刀头是由气缸推出，这样可以保证刀片与轮胎的接触力与贴合程度。

在中国专利201320469643.1中公开的一种轮胎剃毛机，其包括胎面剃刀、胎面浮动轮、胎侧浮动轮、胎侧剃刀等机构，其侧面修边刀具共有1把，其刀头与气缸是通过连杆连接；侧面修边刀具的提升是依靠气缸。与上述专利不同，本发明的是专门对于轮胎侧面进行修边，刀头与气缸是直接通过螺母连接且侧面修边刀具的提升是依靠电机提升装置，本发明中有四把刀具，左右对称各两把，可以大大的缩短修边时间，提高生产效率。

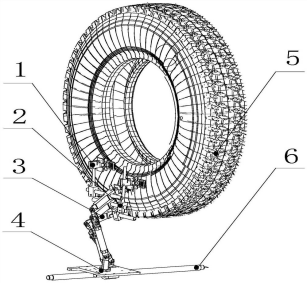

本发明的优点在于:

为了保证刀片与轮胎接触的面积足够大，就要保证相邻的刀片可以实现无缝拼接，故分别将一侧刀具组件中三把修边刀具机构上的三片独立的刀片边与边相接，也就是把三片小刀片组合成一片大刀片。这样设计的优点是：1)三片刀片都可以与轮胎接触，保证接触面足够大；2)刀片可以适应轮胎侧面曲线的形状，保证对毛刺的去除效果；3)三片小刀整合成一片刀可以实现刀片与轮胎柔性接触，保证刀片与轮胎胎面的贴合程度，从而可以提高轮胎的修边质量；通过放置两组刀具组件来缩短修边时间，提高修边效率；通过调节刀具与胎面的角度，从而控制所修剪胎毛的长度；通过滚珠丝杠平台的运动改变刀具组件的位置可以对不同尺寸的轮胎进行修边。
