技术领域

本发明涉及一种水处理反应器，特别涉及一种适用于处理难降解的工业废水的三维电解废水处理装置。

背景技术

工业的迅猛发展除了带来经济的快速增长和人民生活水平提高，还使得工业废水的排放量增大，成分复杂。传统的工艺有时很难降解工业废水中的有机物，工业废水中某些成分使得微生物难以存活。因此，目前正在寻求一种有效处理难降解有机污染物的方法。

目前有关工业废水处理装置很多，但工业废水成分复杂，处理难度高，国内废水处理的技术层出不穷，但存在很多问题。1）缺乏前期工业废水预处理功能，容易造成后续处理单元难以运行；2）大多数发明装置仅针对特定的污染物，而对其他污染物降解效果不明显；3）有些发明降解效果明显，但装置复杂，成本较高。

发明内容

本发明的目的在于提供一种三维电解废水装置，以克服现有技术中存在的不足，使工业废水中难降解有机物有效降解，从而减轻后续处理系统负担。

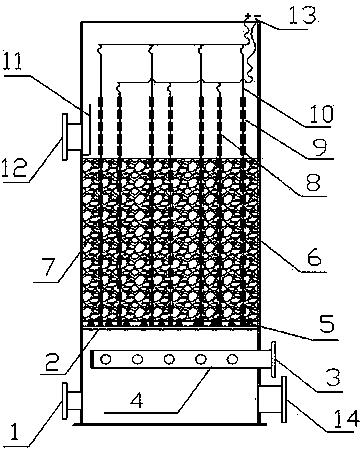

为实现上述发明目的，本发明所采用的技术方案如下：一种三维电解废水处理装置，在反应器壁内包括曝气过滤系统和填料电极系统两部分，曝气过滤系统位于装置的下部分，填料电极系统在曝气过滤系统上部，两部分由滤板隔开。

所述曝气过滤系统包括进水口、滤板、进气管、穿口布气管、滤头和放空管；其中所述进水管位于装置的下端，靠近底部，进水管上方设置有进气管，穿口布气管在装置内与进气管相连接，在进气管的上方设置有滤板，滤板上安装滤头，进水管对面水平位置设有放空管。

所述填料电极系统包括三维电极填料、多孔阴极板、多孔电极挡板、多孔阳极板、出水口、出水堰和电源连接线；在所述滤板和出水堰之间填充三维电极填料，三维电极填料中一边安装多孔阴极板另一边安装多孔阳极板，多孔阴极板和多孔阳极板相对安装，多孔阴极板和多孔阳极板两侧安装有多孔电极挡板，出水堰上方设置有出水口，装置上端有连接多孔阴极板和多孔阳极板的电源接线接出装置外。

所述的三维电极填料为铁碳混合填料，铁、碳比例2:1。

所述的电极挡板为可拆卸式。

本发明原理：某些废水中含有有机污染物难以降解，三维电极电极法利用电解产生的过氧化氢和羟基自由基离子氧化降解水中污染物，特别是难降解的有机污染物和金属离子等。本发明中曝气过滤系统可使废水充分充氧过滤，填料电极系统可进一步氧化废水，降解废水中难降解的有机污染物。

本发明的优点：金属离子等的去除效率高，还可回收利用。与传统二维电极法相比，去除效率提高，能耗降低。还可以与其他技术联用。本发明装置还可以根据废水量设计装置大小，不受水量大小限制，具有成本低，净化速度快，装置简单等特点。
