一、项目成果简介
随着无线/移动通信速率要求的提高,未来调制信号的宽带宽和高峰均比加剧了功率放大器效率和线性度矛盾。因此,高效率、宽带、线性功率放大器成为了未来移动通信系统中需要解决的关键问题。
本课题组研发了宽带高效率Doherty功率放大器。具体内容如图1所示:
图1 宽带高效率Doherty功率放大器研究内容
1. 增强负载调制的高效率Doherty功率放大器
相关原理图和仿真结果如图2所示。
图2 增强负载调制的高效率Doherty功率放大器原理
技术特点:
1) 增大两路放大器电流比(采用不同负载阻抗、提高栅极偏置电压)
2) 优化输入匹配网络
2.改进负载调制网络的高效率Doherty功率放大器
相关原理图和仿真结果如图3所示。

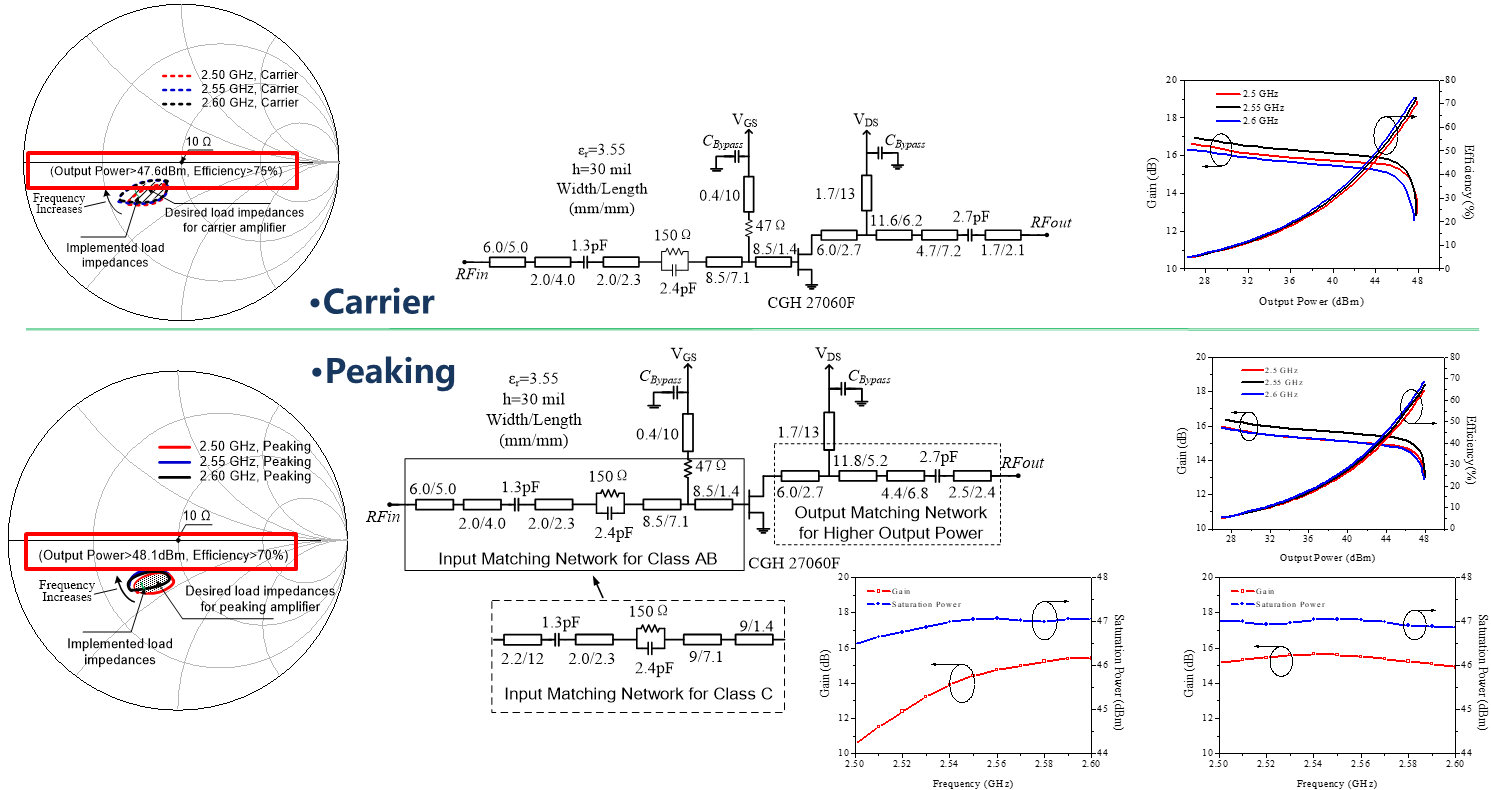

图3 改进负载调制网络的高效率Doherty功率放大器原理
创新点:
提出改进Doherty负载调制网络的方法,克服现有Doherty宽带内负载调制不充分,以及增益、功率和效率不一致等问题,实现对LTE-A 100MHz宽带调制信号的高效率、线性放大,达到国际领先水平。
二、性能指标
样机及性能指标如图4和图5所示:

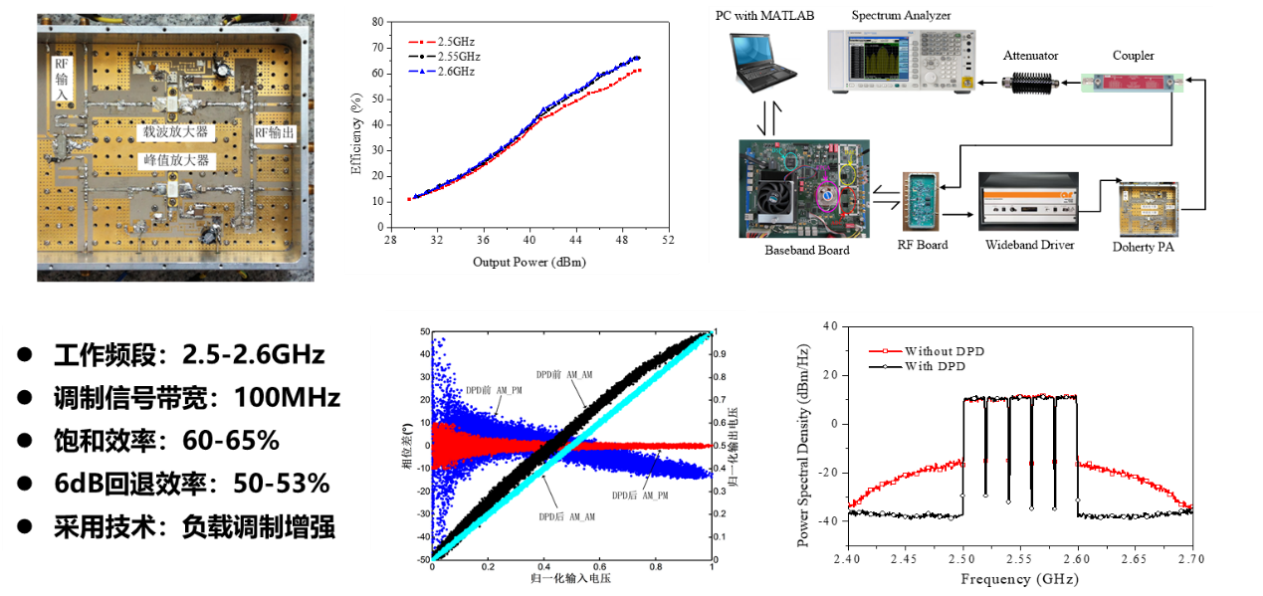

图4 增强负载调制的高效率Doherty功率放大器性能指标

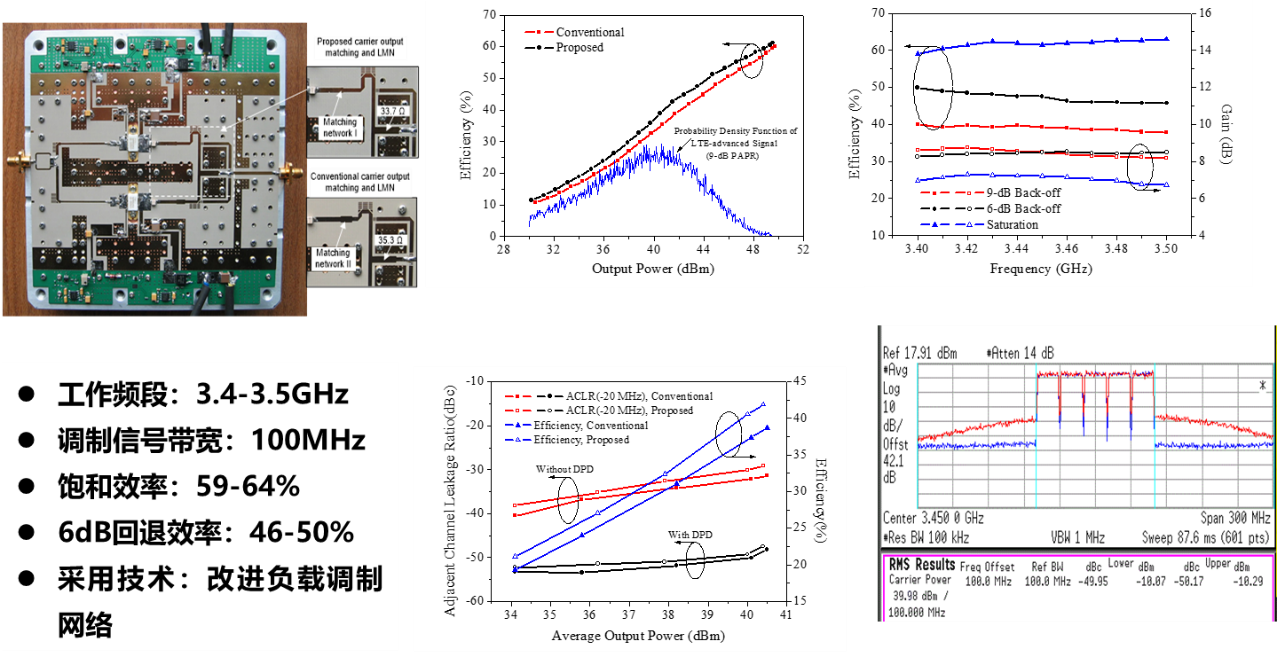

图5 改进负载调制网络的高效率Doherty功率放大器性能指标
三、适用范围、市场前景
满足4G和5G低频段中LTE-A连续载波聚合100MHz宽带调制信号高效率放大需要。提高移动通信中4G、WIFI等异构网络并存时的系统效率,降低网络能耗,实现节能环保。
四、投资概算
依托企业现有通信设备生产能力,投资500万左右。
五、合作方式
以科技成果作为合作条件,共同实施转化。合作转化方式以“产学研”合作方式为主。
